PCD2.M5系列插卡式控制器

思博自控PCD2系列将以新的平台延续其成功的经验。 新的PCD2.M5系列产品和原来的PCD2系统有同样的体积、 功能和技术。 CPU和PCD3.M系列具有相同的功能， 如USB端口、 以太网口、 内置的Web-Server服务器以及集成文件系统的Flash卡存储模块。

强大的功能－已经集成于底板的基本单元内

• 最大1023个数字量输入／输出加上8个板载的I/0点。 所有的I/0插槽都可以插入数字量，模拟量， 计数器， 测昼和／或者称重模块。
• 使用PCD2. C2000/. ClOOO或PCD3. ClOO/. CllO/. C200模块， 最大可以扩展1023个中央数据点。
• 使用PCD3. ClOO/. CllO/. C200模块， 通过Pro釭bus-DP, Profi-S-IO或者Ether-S-Bus总线 ， 在PCD3. T66x/PCD3. T76x模块 上可以最大扩展23'536个本地数据点。
• 1MB板载用户存储器， 可用于程序， 文本和数据块 。
• 最大4GB的Flash存储卡－大量的选择余地， 可以用来备份程序， 恢复下载／上载程序。
• 最大12个串行接口 ， 可以选择RS232, RS422,RS485, Belimo® MP-Bus或者TTY/20 mA, 现场总线连接， 如ProfibusDP, Ethernet-TCP /IP, 内置调制解调器， USB和Profi S-Net/MPI等。
• 基本单元集成了Web server服务器 ， 无需任何额外的成本。 （而且也不需要附件的TCP/IP通讯模块） 。
• 6个标准中断或者高速计数输入， 加上直接集成于CPU上的2个PWM输出。
• 所有现有的PCD2数据模块都可以使用。

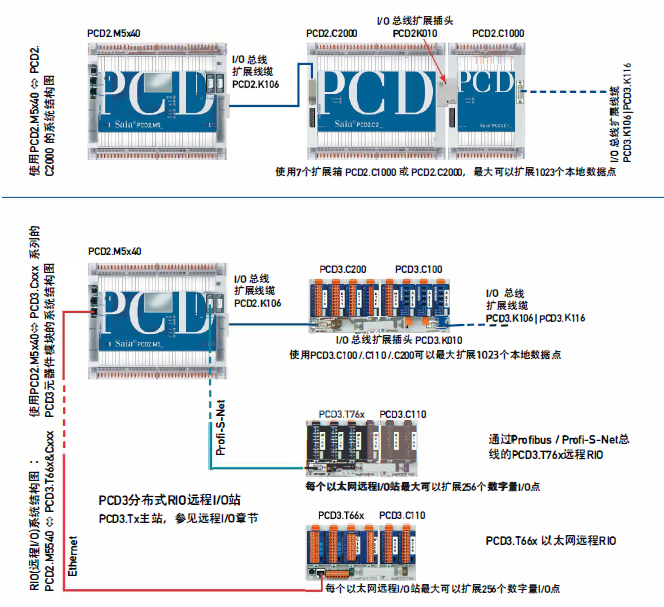

PCD2.M5x40用千集中式和分布式自动化系统
PCD2.M5系列控制器最大可以连接7个PCD2.Cl000或PCD2.C2000扩展箱。 用户可以使用64个1/0模块， 最大1023个数字量输入输出点。 基本单元底座有4或8个数据点模块插槽。

输入输出点能力
板载I/0点（在X6接线端子上）
• 6个数字昼输入24VDC(4个中断信号）
• 2个数字量输出(2个PWM脉宽调制脉冲输出）
可使用PCD2.Cl000和PCD2.C2000进行输入输出点的扩展
• 本地数据点扩展最大7个扩展箱， 24YDC供电， 每个扩展箱有8个I/0插件插槽， 最大可以达到1023个I/0数据点。 使用PCD2.K010 I/0总线接头 ， 扩展箱没有任何空间的浪费 。
用PCD3.C100模块底座扩展， 每个底座有4个PCD3的模块插槽
• PCD3.Mxxxx/Txxx/Cxxx和PCD2.Mxxx的扩展模块底座
• 可以通过扩展线缆／插头连接额外的PCD3.Cxxx设备
• 通过LED指示灯显示内置的5V电压供电
用PCD3.C110模块底座扩展， 每个底座有2个PCD3的模块插槽
• PCD3.Mxxxx/Txxx/Cxxx和PCD2.Mxxx的模块扩展底座
• 通过LED指示灯显示内置的5V电压供电
通过PCD3. C200模块插槽底座扩展， 该模块需要24VDC供电
• 4个PCD3模块插槽
• PCD3.Mxxxx/Txxx/Cxxx和PCD2.Mxxx的扩展插槽底座
• 可以通过扩展线缆／插头连接额外的PCD3.Cxxx设备
• 通过LED指示灯显示内置的5V电压供电
• 为所有安装的PCD3 I/0模块提供24VDC电源供电， 包含所有系统下游的PCD3.Clxx模块底座
通过RIO远程I/0主站模块PCD3. T66x/PCD3. T76x进行远程扩展

基本单元底座集成的通讯接口
• X2(PGU) D-Sub端子上的RS232（串口）或 X5端子上的RS485串口， 最大115.2kBit／s
• Xl CD-Sub端子）端子上有2个可自由选择协议的RS485串口， 最大115.2kBit／S, 或者 Profi-S-Net/Profibus DP从站最大l.5 MBit/s
• USBl.1接口，用千编程端口， 最大12MBit／s
• Ethernet-TCP/IP以太网接口(1种接口， 2个插头带交换机功能）， 最大10/100 MBit／s（仅限PCD2.M5540)

集成显示屏
集成用于现场设置和控制的液晶显示屏

丰富的存储器选项
板载1MB RAM基础内存， 和1MB的备份 Flash存储器 可选Flash存储卡， 用于程序和数据备份
• 插槽中可以使用1MB的Flash卡用于备份用户程序
• 插槽中可以使用128MB的Flash卡， 可用于文件系统
• 128M带BACnet功能的Flash存储卡
• I/0插槽从0~3号都可以使用PCD2.R6000模块进行SD卡的扩展， 最大可以到4GB
• 128M带Lon IP功能的Flash存储卡

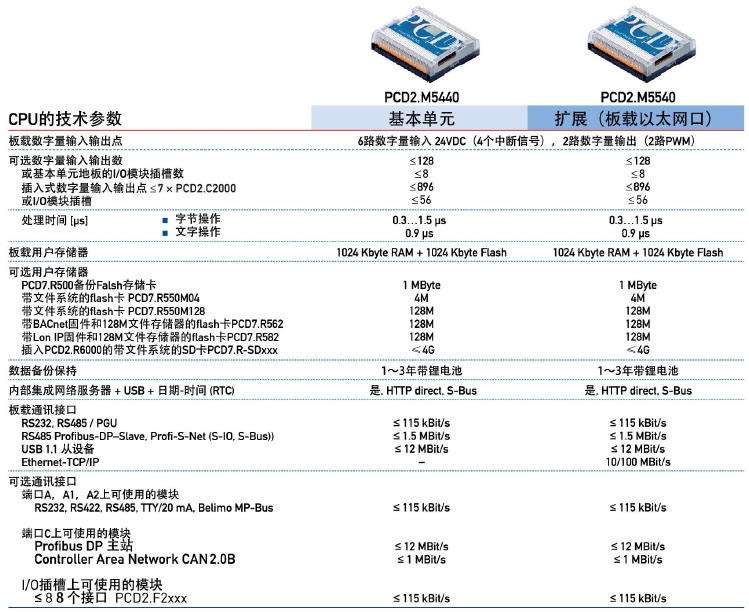

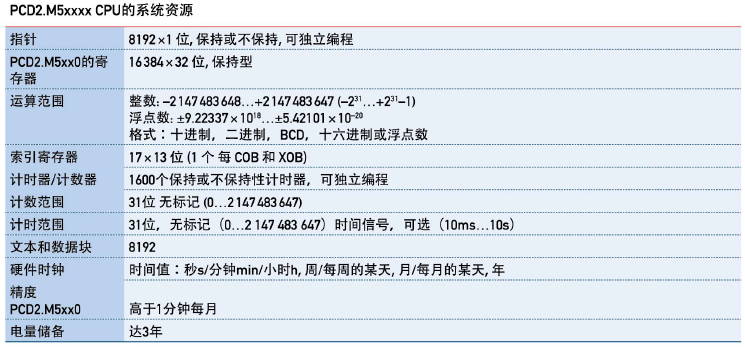

技术参数
