中央空调冷冻水系统以及热水供热系统中各用户的实际流量与设计要求流量之间出现不一致性,称为水力不平衡。
静态水力不平衡和静态水力平衡
中央空调水系统由于设计、施工、设备材料等原因导致的系统管道特性阻力数比与设计要求管道特性阻力数比值不一致,从而使系统各用户的实际流量与设计要求流量不一致,引起系统的水力失调,叫做静态水力失调,也叫静态水力不平衡。
解决中央空调系统静态不平衡的方法很多,最有效的方法是在管路系统中安装静态平衡阀,有效调整系统的阻力,控制最大流量,消除过流和欠流,使系统空调水的实际供应量与设计量保持一致或者接近,从而实现系统的静态水力平衡。
中央空调系统实现静态水力平衡的用户受益
通过安装静态平衡阀并经过有效调试后,可以有效的消除过流和欠流现象,并实现:
• 有效缩短空调系统的启动时间,使实际运行时间缩短,节约运营成本。
• 有效防止由于部分区域欠流,而在运行过程中需要增加水泵扬程和流量来改善欠流情况导致的能耗增加,并且可以降低水泵,变频器等设备的初投资。
动态水力不平衡和动态水力平衡
在空调系统的实际运行过程中,用户的空调负荷会随着环境(人员,设备,室外温度等)变化而变化,同时空调设备会被人为进行开启和停止操作,这些都会引起系统水流量改变,其它用户的流量也随之发生改变,偏离设计要求流量,从而导致的水力失调,叫做动态水力失调,也叫动态水力不平衡。动态水力不平衡不是系统本身所固有的,而是在系统运行过程中产生的,是动态变化的。
通过在空调水系统管道中增设动态压差平衡阀来控制末端设备或者某一回路的压差不受系统压力变化的影响,即可消除系统动态失衡。实现系统的动态水力平衡。
动态压差平衡阀的应用
控制末端设备
用于控制空调机组,新风机组,风机盘管等空调末端设备,安装在控制阀门的出口处,可以使控制阀前后的压差不受系统压力变化的影响,保证控制阀的调节控制效果。与静态平衡阀一起,可以实现空调末端设备的静态平衡和动态平衡。
控制空调系统支路
对于同启同闭的中央空调系统分支管路,在支路的回水管末端安装动态压差平衡阀,动态压差平衡阀的导压管连接到安装于支路供水管的前端的支管静态平衡阀低压测压头处,就能控制整条支管路的压差平衡,使整条支管路不受其它并联支路或者系统压力变化的影响,保证风机盘管等末端设备的供水稳定。
中央空调系统实现动态压差平衡的用户受益
通过控制末端设备或者支管路的压差平衡阀,使末端设备供水稳定,保证室内温度稳定。
• 保证温度稳定,可以消除温度波动导致的不节能。
• 末端设备压差稳定,可以保证调节阀的调节精度。
• 末端设备压差稳定,可以避免调节阀因为压差不稳定导致的频繁动作,有效延长调节阀和执行器的使用时间。
动态压差平衡电动调节阀的应用
动态压差平衡电动调节阀一般用来控制空调机组,新风机组等需要调节控制的空调末端设备。
动态压差平衡电动开关阀一般用来控制风机盘管等开关控制类型的空调末端设备。
动态压差平衡电动调节阀的用户受益
• 一个阀门可以同时实现空调末端设备的电动控制,静态平衡和动态平衡,初投资更节省。
• 可以实现静态平衡阀和动态压差平衡阀给用户代理商的全部收益。
动态流量平衡阀的应用
动态流量平衡阀主要用于需要进行定流量控制的暖通设备,如热水锅炉,冷却塔,冷水机组(定流量系统)等, 在动态流量平衡阀的工作压差范围内保证这些设备的流量稳定。
通常情况下,动态流量平衡阀不可以与调节阀(如电动调节座阀,电动调节球阀,电动调节蝶阀等)串联在同一管路内。
中央空调系统水力平衡方案
静态水力平衡方案

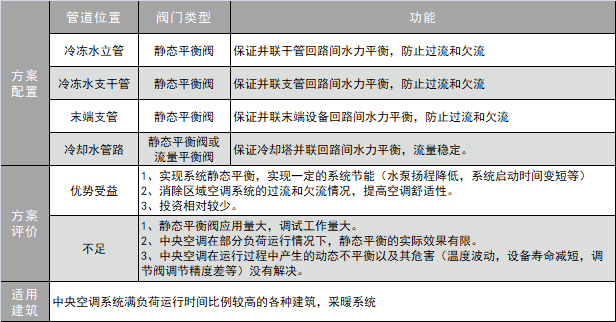

静态水力平衡方案仅在中央空调系统中安装静态平衡阀。

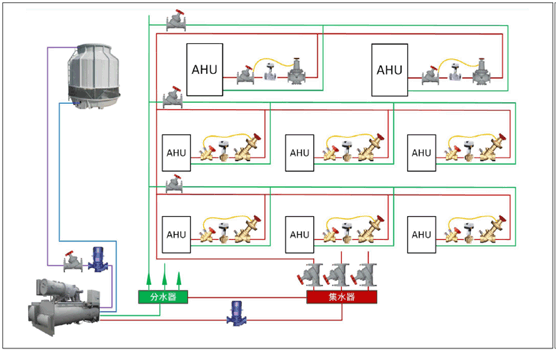

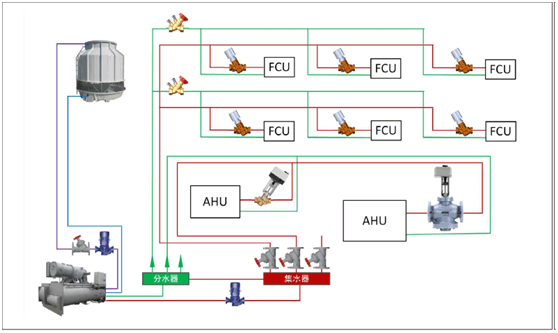

静态平衡阀加动态压差平衡阀水力平衡方案(一)

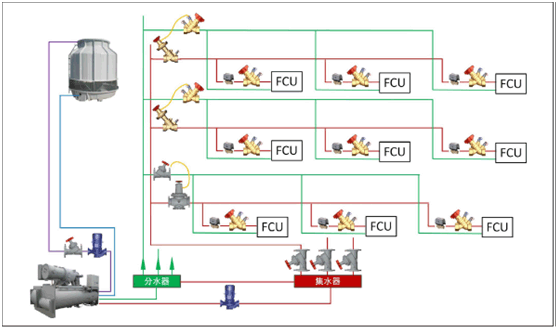

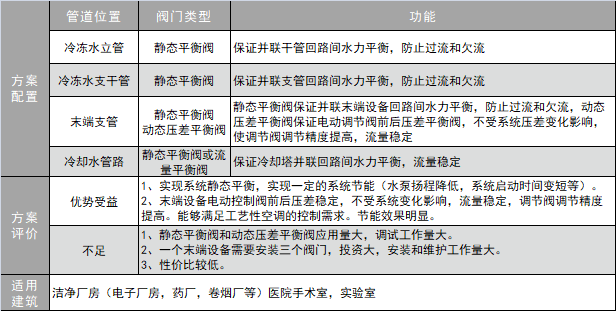

静态平衡阀加动态压差平衡阀水力平衡方案(二)

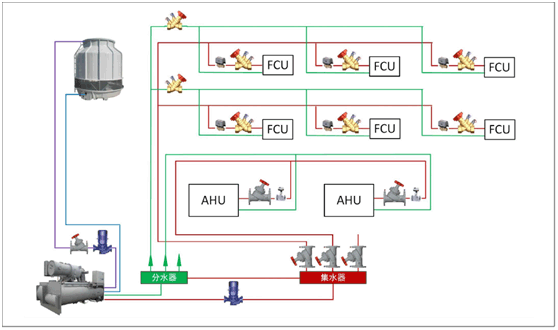

该方案是在静态平衡阀水力平衡方案的基础上,给空调末端设备增加动态压差平衡阀。
该平衡方案是以PICV 为主,静态平衡阀为辅,应用最广泛的水力平衡方案。
